トラックボールモジュールを搭載した自作キーボードを作っています。 （夫が考えて、私がはんだ付けをする係）

① トラックボールモジュールの動きを確認してみる ② SU120という自作キーボード用の基板を使って試作機を作る ③ 本番の自作キーボードを作る こんな感じの流れです。

すでにトラックボールモジュールを動かすところまでは確認済です。 次は、試作版を作り、トラックボールを載せてきちんと動くかテストします。 試作用には、1Uずつ自由に組み合わせて自作キーボードが作れるSU120を使います。

トラックボール付き自作キーボード試作版のために購入したもの

• ☑SU120 自作キーボード用基板(1,100円) ☑ダイオード 1N4148 ☑LED SK6812mini-e 5個入(110円) ※遊舎工房YS-SK6812MINI-E 10個入り(350円税別)

• 家にあったもの ☑ジャンプワイヤ（オス-オス） ☑ユニバーサル基板 ☑ピンソケット

トラックボール付き自作キーボード試作版の組み立てとテスト

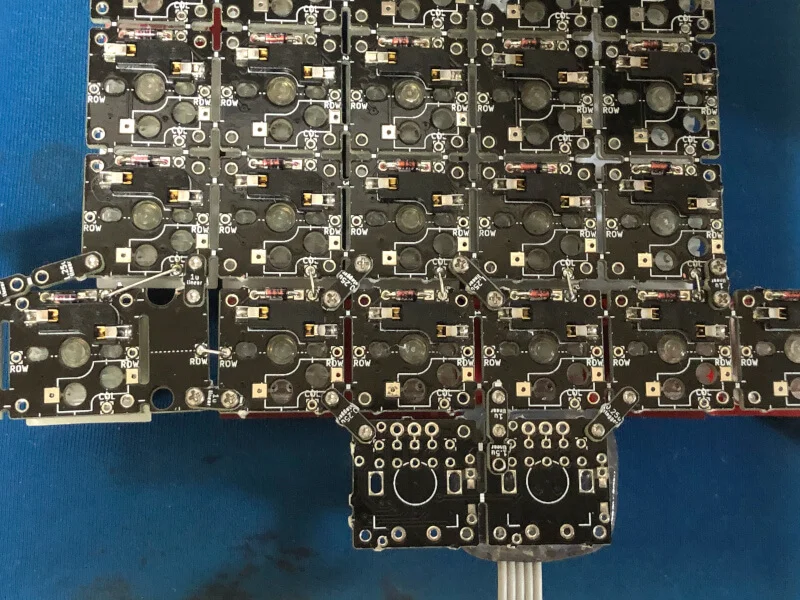

▼SU120の組み立て

SU120は、1Uずつ好きなように配置できます。 斜めらせたりすき間を空けたりも可能です。 各ピースは付属のパーツをネジ止めすることでつなげられます。 COLやROWはダイオードの足（余り）ではんだ付けします。

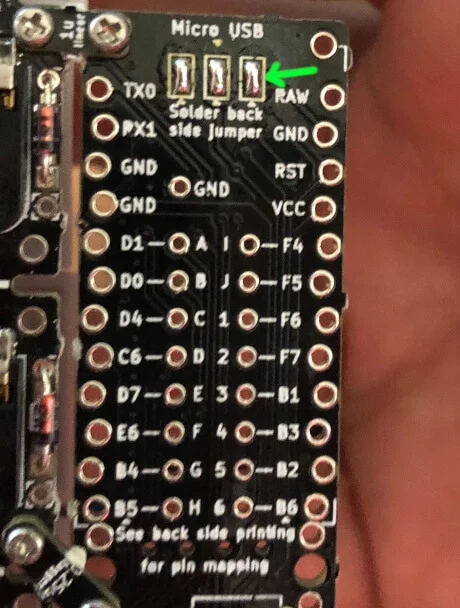

▼ProMicroを載せる場所

ProMicroを載せるパーツもあります。 はんだをジャンパーさせて、表と裏を決められます。

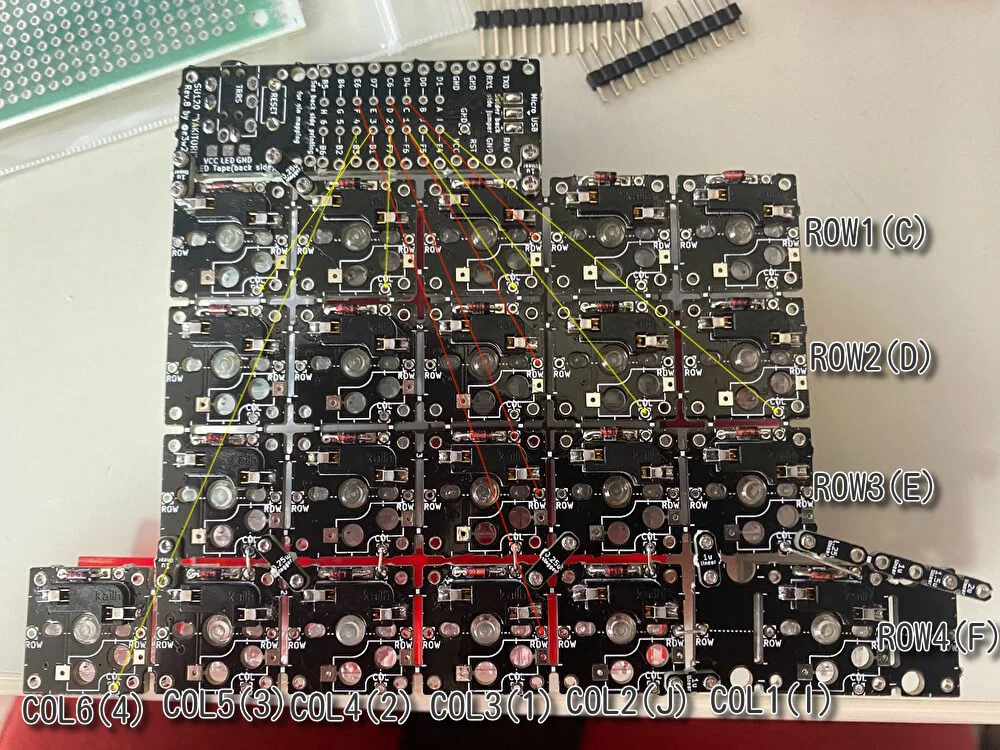

▼COLとROWの配線図（1）

はんだ付けするのに、夫が作ってくれました。 とりあえず、線を引っ張ってつないでますが、必ずしもこの図の通りでなくても構いません。

例えば、ROW1（1段目）は真ん中のキーからProMicroのCにつながっています。 でも、1段目であれば他の箇所からProMicroのCにつないでもOK！

COL3（3列目）は最上段からProMicroの1につながっています。 これも、3列目であれば、他の箇所からProMicroの1につないでOKです。

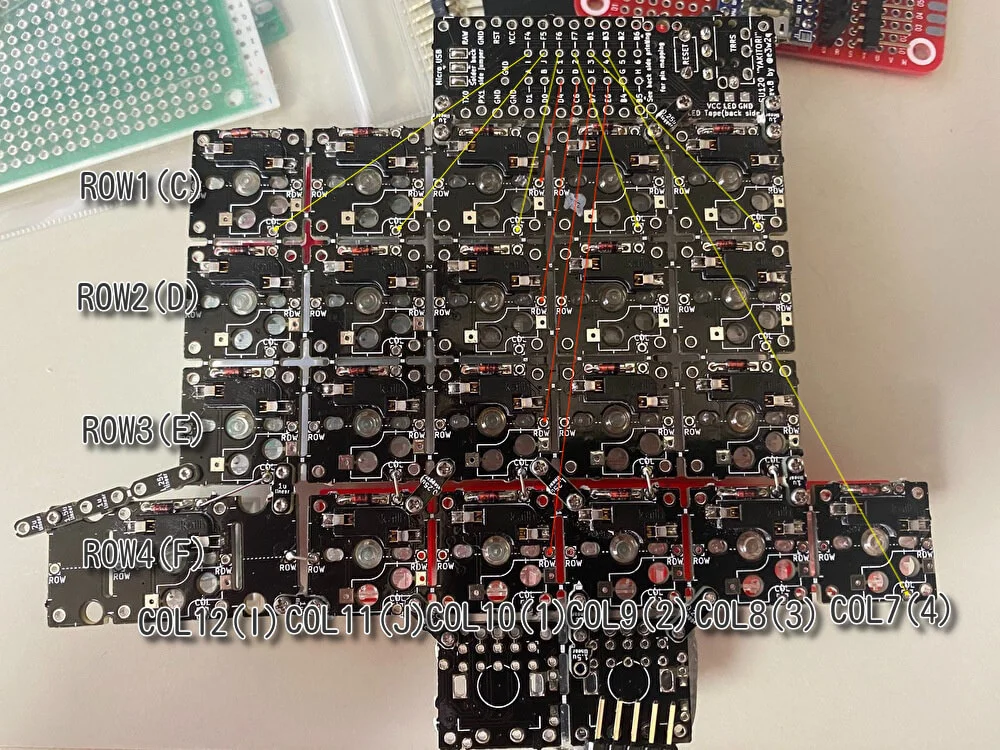

▼COLとROWの配線図（2）

もう片方も同じです。 ROW1は（C）になっていますが、1段目のどこからつないでも同じです。 COLも（）内の指定した場所につなげば、同じ列のどこから引っ張ってもOKです。

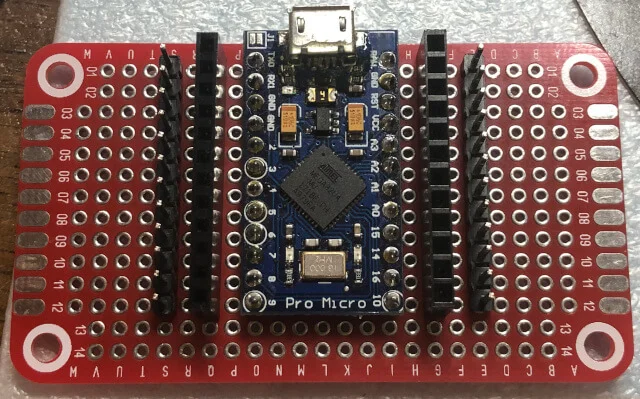

▼ProMicroとピンヘッダー

試作品なので、ジャンパーピンの抜き差しでテストしたいということで、このような仕様になりました。 基板にProMicroとピンヘッダーを並べています。

▼ProMicroとピンヘッダーの裏側

ProMicroとピンヘッダーのピンをダイオードの足（余り）ではんだ付けしています。

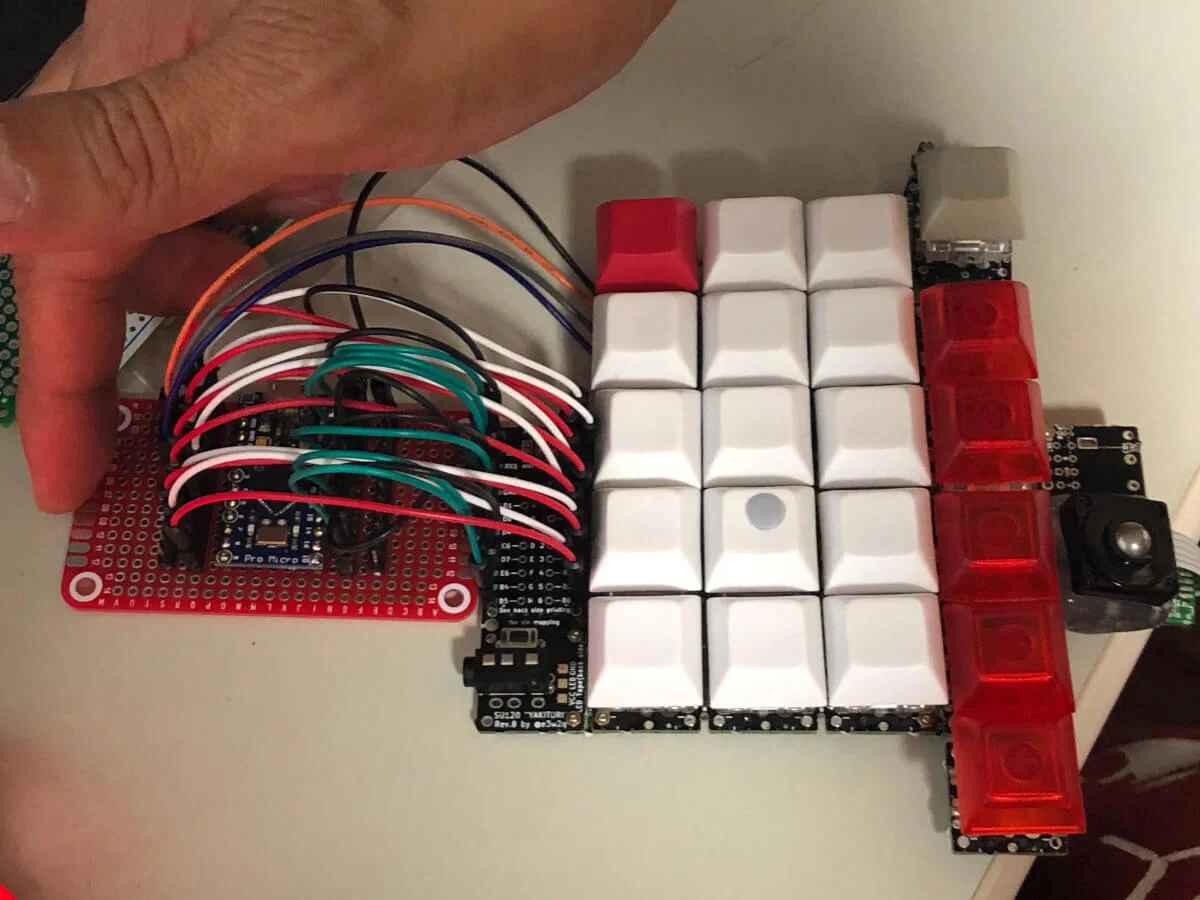

▼試作機1号

上の試作品をジャンパーワイヤーでつなぐと、こんな感じです。 両手分をつなげると下のようになります。

トラックボールで使いたい機能も実現しました。 ブログに載せる動画を撮るのにキーボードを持ち上げ、不安定な状態でキーボードを動かしてるため、見にくいかもしれません。 （ジャンパー線が短く、背景にモニターが映るギリギリの位置で動かしています）

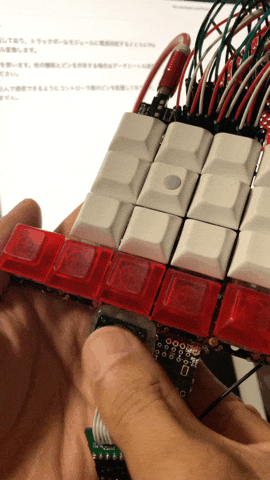

▼トラックボールが動いたところ(GIF)

トラックボールが動くようになったところ。 カーソルが時々大きくなってるのは仕様です。 カーソル位置を見失ったときに、すぐ現在地を把握できるよう、夫がこのような仕様にしています。 ふつうにコロコロしてるだけなら、カーソルは大きくならず正常に動きます。

…と、ここで夫があることを思い出します。 それはUZU42にも、そのままトラックボールモジュールが載るはずだ、ということです。

そこで、自宅でメインのキーボードとして愛用しているUZU42に載せてみることにしました。 つい先日組み立てたばかりなのにという私の不安をよそに、トラックボールモジュールはUZU42で完璧に動作しました。

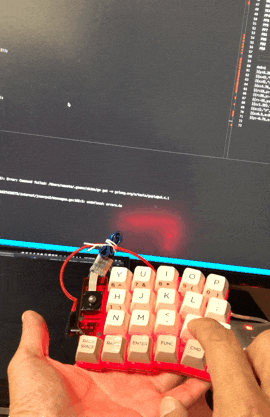

▼トラックボールで上下のスクロール

動画を切り取ってるので、指の動きが変ですが、実際にはちゃんと上下のスクロールができます。

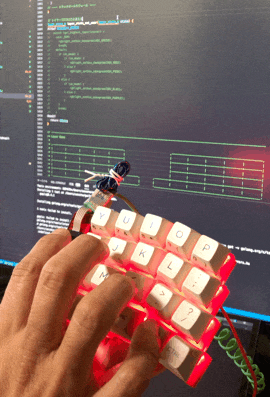

▼トラックボールで範囲選択もできる

トラックボールで範囲選択もできます。

①基本のカーソル移動 ②上下のスクロール ③範囲選択

この3つの機能が思ったとおりに実現できました。 トラックボール付き自作キーボードに近づいてます。
