Feb 16, 2023

iPhone10の割れた液晶パネル画面を交換する（LCD）

外でスマホを落としたら割れてしまいました。

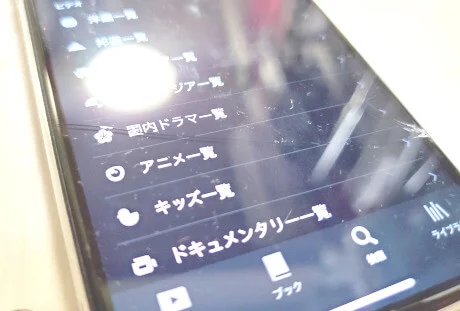

▼割れた液晶パネル割れたiphone10の液晶パネル

液晶画面を買ったので、自分で分解してフロントパネルを付け替えます。

iPhoneⅩの液晶画面を購入

最近はスマホやPCパーツをAliExpressで購入しています。今回もまずAliからiPhoneⅩの液晶パネルを探しました。見つかるには見つかったのですが、発送までに時間がかかりすぎるので、今回はアマゾンで買いました。価格は1,000円くらいしか変わりませんでした。

iPhone X 液晶パネル（LCD）私はタイムセールで3,980円で買えましたが、ふだんは5,380円のようです。

⇨ AmazonでiPhone X 液晶パネルを探すだいたい簡単なツールがセットになっています。

Apple iPhoneⅩを分解する手順

『iFixit〜iPhone X スクリーンの交換』を見ながら分解して、液晶パネルを交換しました。

作業前にスマホの電源を切って、SIMカードを抜きます。

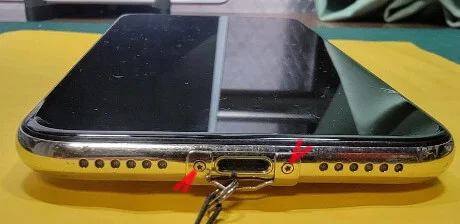

▼下部あるネジを外す iphone10の液晶パネル交換〜下部あるネジを外す

充電ケーブル差込口の両サイドにあるネジを2本外します。 8mmトルクスドライバーを使います。

※私のスマホにはストラップ取り付け用パーツが着いてますが、ネジ部分は同じです。

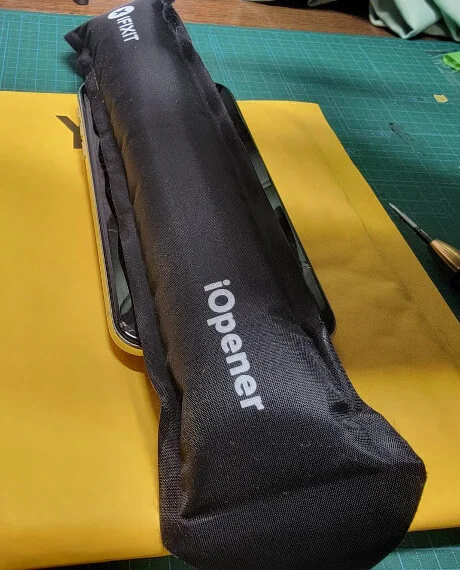

▼iOpenerで裏側のパネルを温める iphone10の液晶パネル交換〜

iOpenerで四辺をくまなく温めます。

液晶パネルに吸盤を貼ります。充電ケーブル差込口付近から開けるのが推奨です。画面下部ギリギリに吸盤を貼りましょう。吸盤を上へ引っ張りながら、液晶パネルと本体の間にすき間を作ります。すき間ができたら、三角ピックを差し込みます。

スマホの液晶パネル交換ではだいたい毎回書いてると思いますが、一番苦労するのがこのすき間を作る作業です。今回もまたフロントパネル（液晶画面）を開けるまでに非常に苦労しました。

どれくらい大変だったかと言うと、丸1時間かけてもすき間ができませんでした。三角ピックは諦めて、ふだん精密作業に愛用しているピンセットの先端を強引に差し込んで無理やりすき間をこじ開けました。お気に入りのピンセットの先端がひん曲がりましたが、おかげで何とかすき間ができ、三角ピックを差し込むことができました。

あまりに固いので、このiPhoneⅩを分解するのははじめてだと思ってましたが、1年前にバッテリー交換で分解していました。 ※ iPhoneⅩのバッテリー交換

▼三角ピックで側面を360度開けていく

最初のすき間は三角ピックやオープニングツールなどで確保しておきます。

すき間を起点にして三角ピックを水平方向へスライドするように動かして、すき間を広げていきます。三角ピックはあまり深く差し込まないようにします。

360度三角ピックをスライドさせて、音量ボタンの方から液晶パネルを開けます。

▼iPhoneⅩのフロントパネルを開けたところ iphone10の液晶パネル交換〜iPhoneⅩのフロントパネルを開けた

写真のようにまだ接続されてるケーブルが2箇所あります。いきなり全開するとケーブル切断の恐れがあるので注意しましょう。フタを立てた状態で、ケーブルを外す作業をします。私は後ろにiOpennerを置いてます。

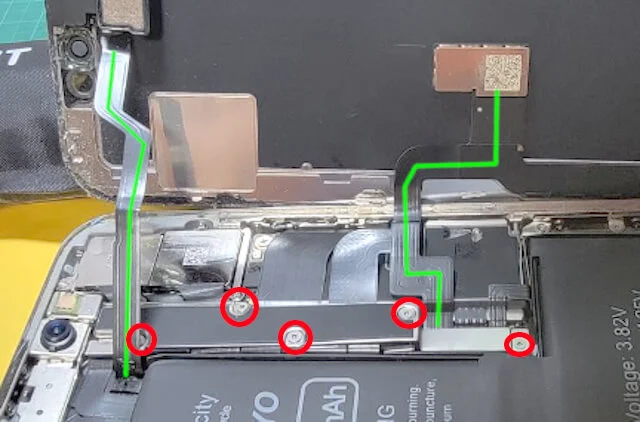

▼内部のネジを5箇所外す iphone10の液晶パネル交換〜内部のネジを5箇所外す

黃緑色のケーブルを外すための作業に入ります。

まずはブラケット上のネジを5箇所外します。長さが少しずつ違うので、ネジは後で分かりやすいように置いておきます。

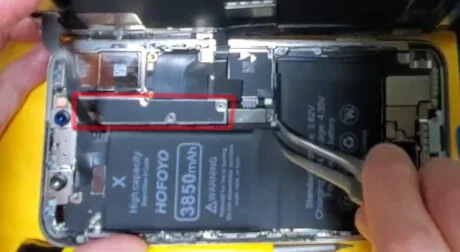

▼ブラケットを外す iphone10の液晶パネル交換〜ブラケットを外す

ブラケットを外します。

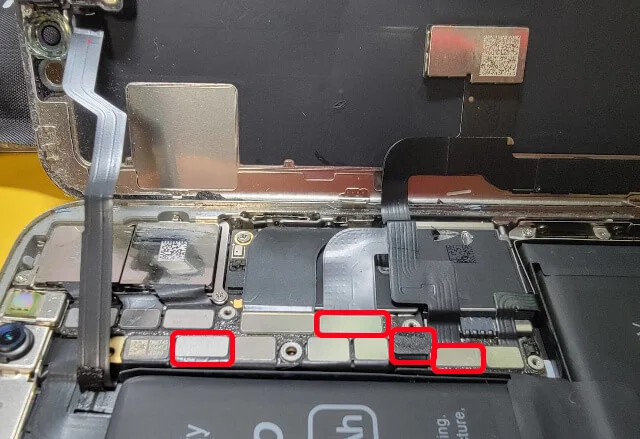

▼ケーブルを外す iphone10の液晶パネル交換〜ケーブルを外す

赤い印のケーブルを外します。

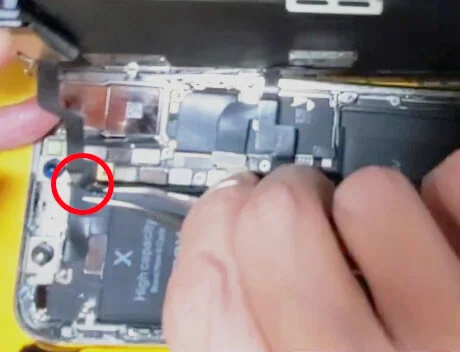

▼長いケーブルを外す iphone10の液晶パネル交換〜長いケーブルを外す

フロントパネルとつながっている長いケーブルを外すことができます。これで液晶パネルと本体を切り離すことができます。

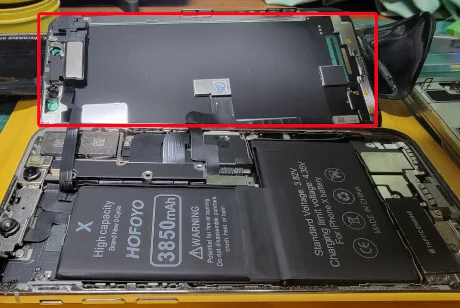

▼液晶パネル部分 iphone10の液晶パネル交換〜液晶パネル部分

ここからは液晶パネル部分の作業になります。本体から離した液晶パネルからスピーカーなどのパーツを外します。

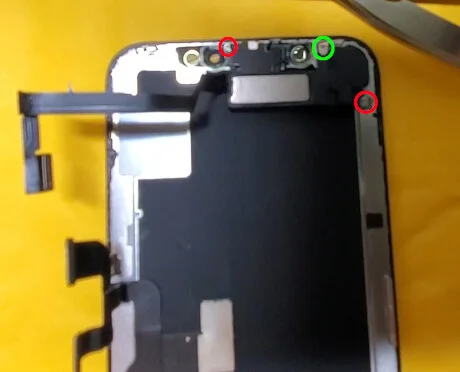

▼液晶パネル裏のネジを外す iphone10の液晶パネル交換〜液晶パネル裏のネジを外す

黃緑色のところはネジの下に、金属パーツがあります。ネジと一緒に保存しておきます。

赤い印のネジを外したら、黃緑色のネジ穴部分をスパッジャーなどで軽く持ち上げます。手前側にひっくり返すようにします。

iphone10の液晶パネル交換〜スピーカー部分をひっくり返す

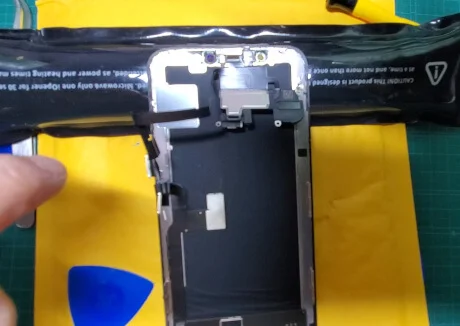

▼フロントパネル上部を温める iphone10の液晶パネル交換〜フロントパネル上部を温める

スピーカー周りは粘着してるので温めると外しやすくなります。

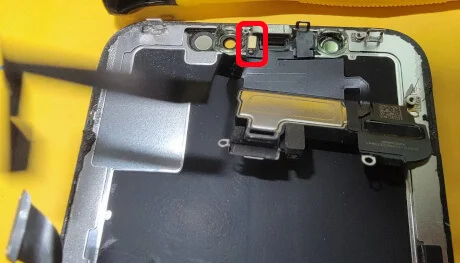

▼マイクを外す iphone10の液晶パネル交換〜マイクを外す

赤い印を持ち上げて外します。

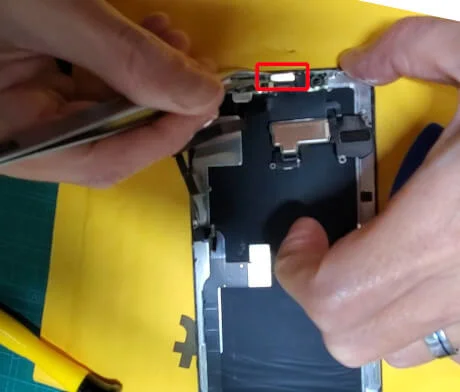

▼環境光センサーを外す iphone10の液晶パネル交換〜環境光センサーを外す

赤い印の光ってるパーツをピンセットで持ち上げます。

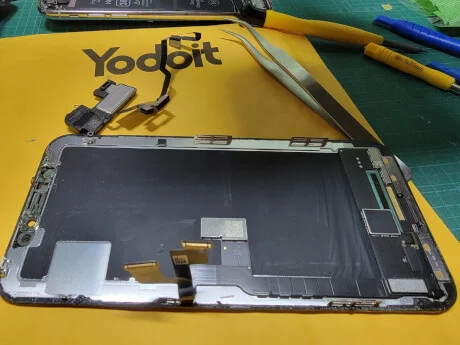

▼必要なパーツが取れました iphone10の液晶パネル交換〜必要なパーツが取れました

液晶パネルから再利用するパーツが取れました。

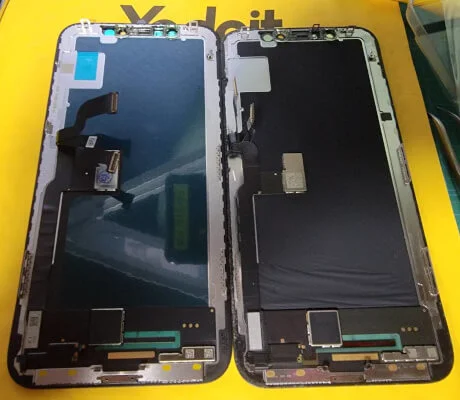

▼液晶パネルの交換 iphone10の液晶パネル交換〜新旧フロントパネル

左が新しく購入した液晶パネルです。まだ、青いフィルムが貼ってあります。

右が壊してしまった液晶パネルです。

長らくスマホを使っていますが、液晶を割ったのは今回がはじめてです。新しい液晶に交換したら、分解した過程を逆にたどって元に戻します。

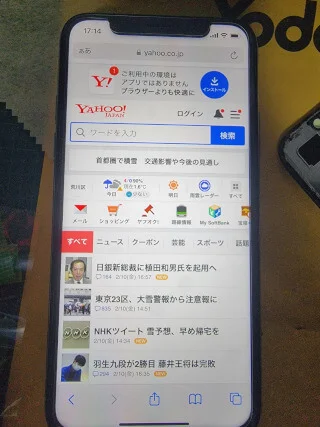

▼新しい液晶パネルに交換しました iphone10の液晶パネル交換〜新しい液晶パネルに交換しました

これで画面をさわっても安心です。
