Androidスマホ「Galaxy S21 Ultra」の液晶パネル交換時の内部分解について、簡略化した修理の図解をまとめました（備忘録）。

GALAXY S21内部の分解

バックパネルを外す所は省略します。 フタを開けてからの内部の分解手順のみです。 （ネジ、ケーブル、コネクターの箇所を中心に）

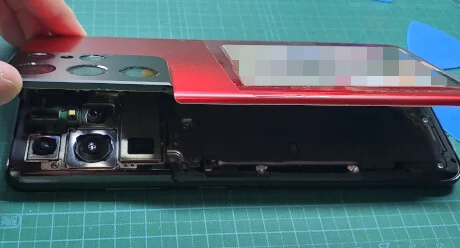

▼フタを開ける向き

必ず、カメラ部分を手前にして開けます。 奥はケーブルがつながっているので、反対向きで開けるとケーブルが切れてしまうかも可能性があります。

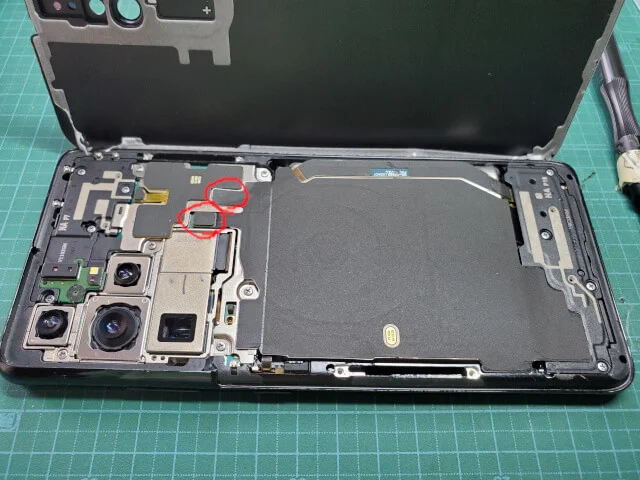

▼黒いカバーを開ける準備

赤い印のコネクトを２箇所、ヘラなどで起こして外します。 これで、中央を覆ってる黒いカバーがはがせます。

※カバーの剥がし方は『AndroidスマホGalaxy S21 Ultraの分解』を参照のこと。

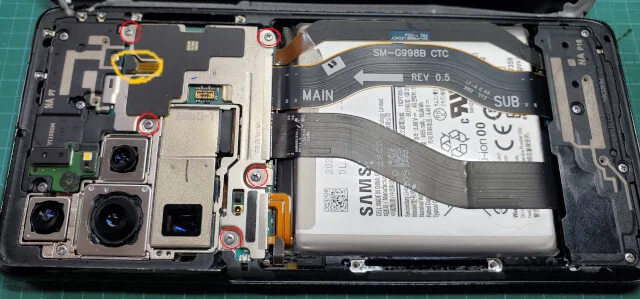

▼金属のカバーを外す準備

赤い印のネジ５箇所を外します。 黄色い印のコネクトも外します。 これで基板を覆ってる金属カバーが外せます。

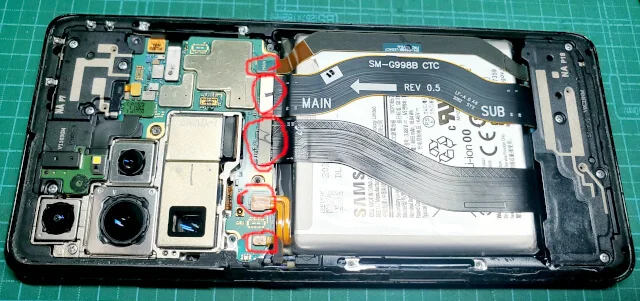

▼中央のケーブルとコネクトを外す

中央の５箇所のケーブルとコネクトを外します。

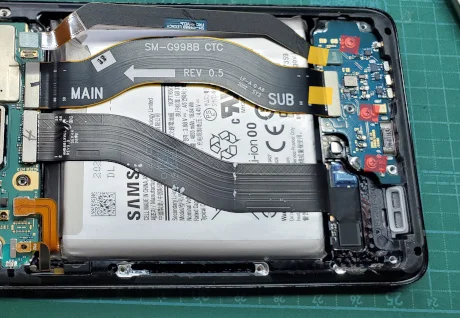

▼充電用ボードを外す準備

赤い印のネジ３本を外します。 黄色い印のフラットケーブルも外します。

これで、充電ケーブル差込口とつながってる小さな基板を外せます。

※充電用ボードの外し方は『AndroidスマホGalaxy S21 Ultraの分解』を参照のこと。

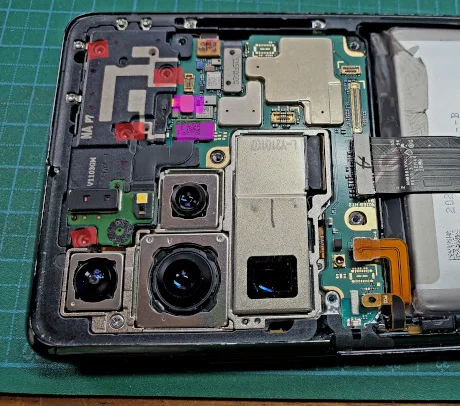

▼スピーカー付近のモジュールを外す準備

赤い印のネジ４本を外します。 ピンクの印のコネクトを２箇所外します。

これで右上の黒いプラスチックパーツが外れます。

▼マザーボードを外す準備

赤い印のネジ１本を外します。 ピンクの印のコネクト４箇所を外します。

これでマザーボードを外すことができます。

上の写真、左端中央のコネクトはカメラです。 マザーボードを外したら、カメラを温めてカメラも外します。

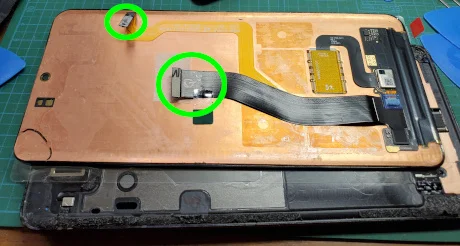

▼新しい液晶パネルを付ける

交換用の液晶パネルに取り替えます。 黄緑色のケーブルははめる前に、穴から通しておきます。

もっと細かく見たい場合は『AndroidスマホGalaxy S21 Ultraの分解』も参照して下さい。

Androidスマホ「GALAXY S21 ultra」を分解するのに使った工具

• ドライバー iFixit iOpener ipad オープナーキット iOpner、三角ピック、スパッジャー、オープニングツール、ハンドル付き吸盤が入ってます。

『AndroidスマホGalaxy S21 Ultraの分解』ページでも書きましたが、三角ピックやスパッジャー、オープニングツール、吸盤はよく選んで買ったほうがいいです。 パチもんとifixitでは見た目は似ていても、頑丈さが雲泥です。 iPhoneのバッテリーを買ったときの付属品はひどい出来でした。 一回だけ使えれば良いと思っても、その一回も使えませんでしたから。 自前で道具を持っていたので何とかなりましたが。

---

何度目でしょうか。 夫がまたスマホの画面を割ったので修理します。 タダで修理できると思って…もう何度も自分でスマホの画面入れ替え修理をしてますが、内部分解の図解だけ簡略的にまとめ直しました。
