Ryzen7 1700とB450M DS3Hで自作パソコンを組み立て
Ryzen7 1700でデスクトップパソコンの組み立てを頼まれました。 以前もRyzen7 1700で自作パソコン作りましたが、今回は「B450M DS3H」というマザーボードを使います。 組み立て手順など写真付きで紹介します。
[dospara-sale]
※このページにある写真は、クリックで大きな画像を表示します（別窓）。

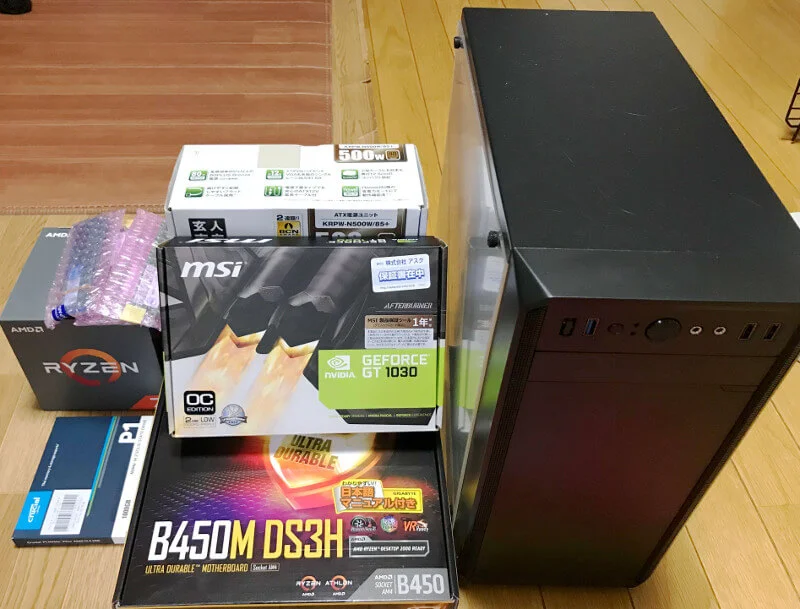

Ryzen7 1700のデスクトップパソコン組み立てに購入したもの
- 今回の自作パソコン組み立てに購入した各パーツです。 【CPU】AMD Ryzen7 1700 【グラボ】GeForce GT 1030 【電源】ATX電源 KRPW-N500W/85+ 【マザーボード】GIGABYTE B450M DS3H 【SSD】Crucial SSD M.2 1000GB 【メモリ】DDR4 PC4-21300 16GB*4枚 【PCケース】MK-01W （舞黒透）
写真に載ってないですが、自宅にあったLANカードも使います。
以下は、購入したショップです。 《じゃんぱら》 メモリ 8,480円（16GB）*2枚（Crucial）★ CPU 14,800円★ グラボ 6,480円★ 《パソコン工房 BUYMORE秋葉原》 マザーボード 8,294円★ 《ソフマップ》 電源 3,758円★ 《ドスパラ》 m.2 SSD
★は中古品での購入です。 SSDとケースだけ中古がなかったので新品で買いました。 メモリはメーカー違いの2枚ずつになりました。 4枚とも同じメーカーで揃えたかったのですが、安いのがなくてやむを得ず。
Ryzen7 1700のデスクトップパソコン組み立て手順
では、自作パソコンの組み立て手順を紹介します。
① M/BにCPUを載せる CPUをマザーボードにセットします。

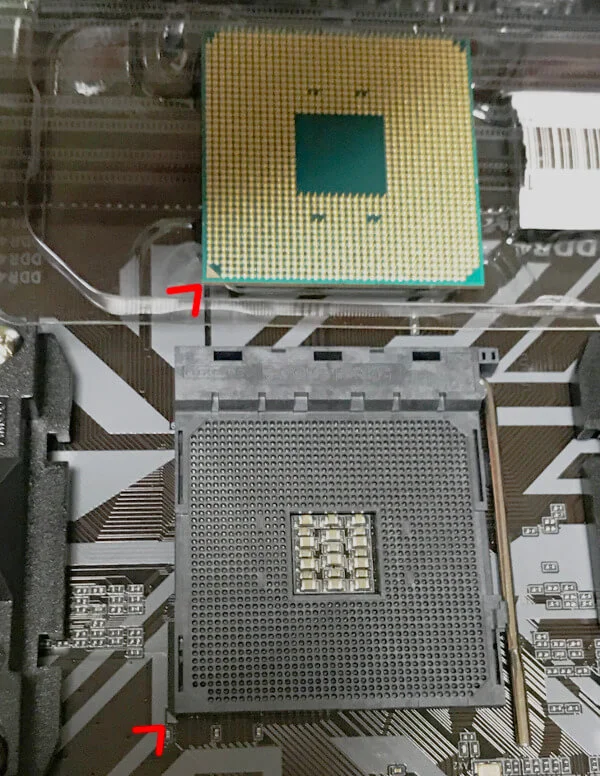

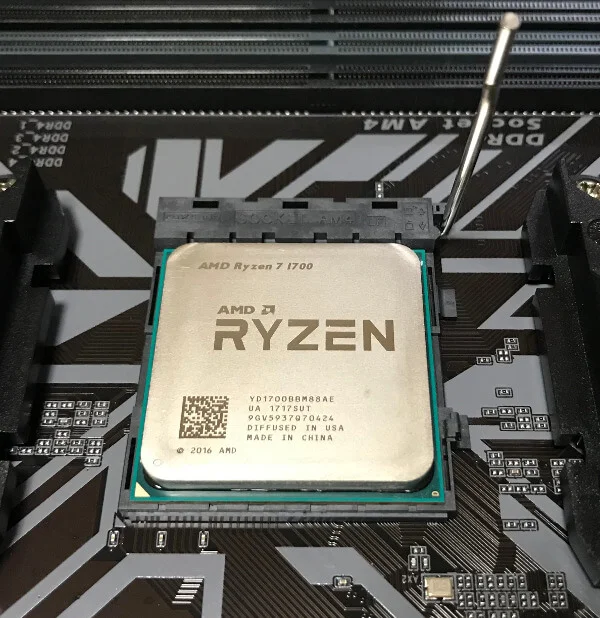

Ryzen7 1700の▼とCPUを載せる台の▼（赤い印）を合わせて載せます。
右側のレバーを上げてから、左下に▼の印を合わせてCPUを載せました。 この上に、CPUの上に付属のファンを載せます。

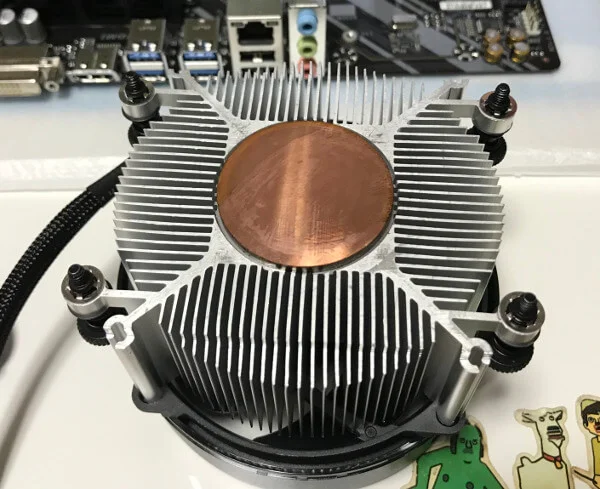

CPUの裏側にはグリスが載ってましたが、中古品なので一回キレイにしてから、自分でグリスを塗り直して載せます。

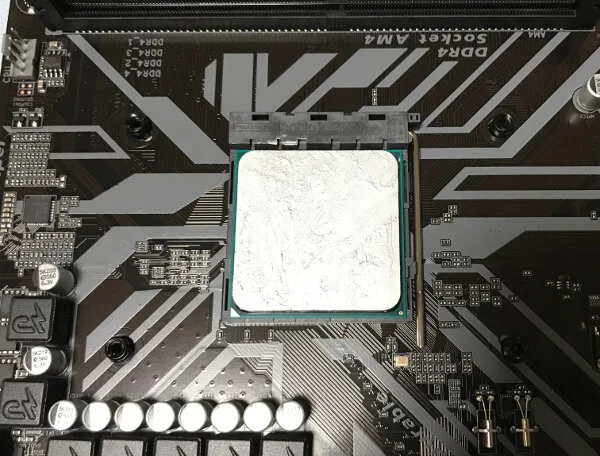

CPUの方にグリスを塗りました。 ここへファンを載せます。

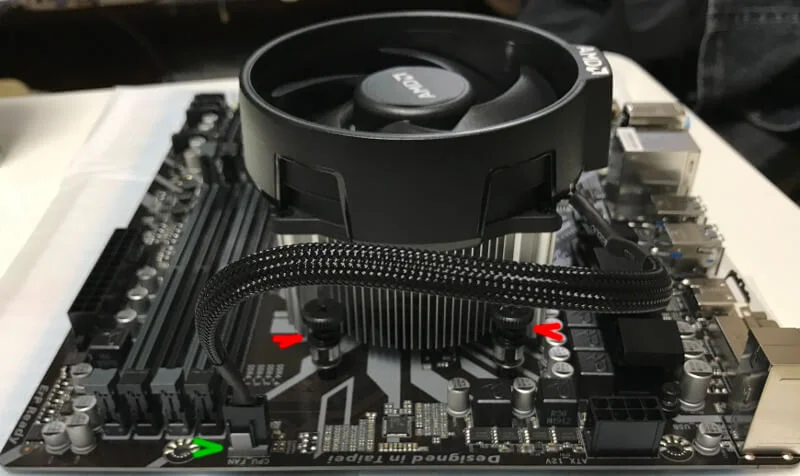

ファンを固定するネジをしっかり締めます。 （赤い印と裏側にも2箇所、四隅に4本ネジがあります） ファンケーブルは、CPU_FAN（緑色の印）へ挿します。
本当はここでCPUのLEDケーブルをつなげます。 私は忘れたので、後からつなげました。
② M/Bにメモリをセット マザーボードにメモリを挿します。

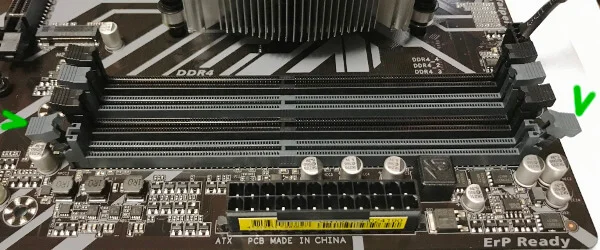

メモリ差込口の両脇にあるレバー（緑色の印）を押し広げてから、メモリを挿します。 メモリの左右の向きを合わせて上から押すと、カチッとはまってレバーが閉まります。

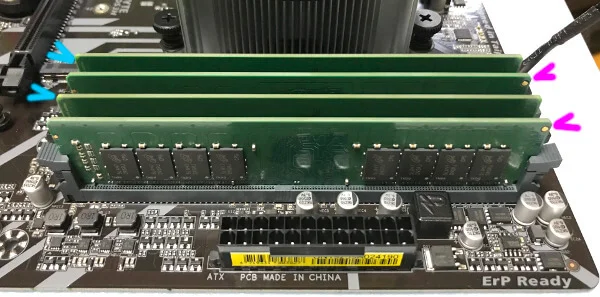

今回はメモリのメーカーが不揃いで、Crucial 2枚とDELL 2枚です。 DDR4_1とDDR4_2（ピンク色の印）にCrucialのメモリを挿して、DDR4_3とDDR4_4（水色の印）にDELLのメモリを挿しました。
③ M/BにSSD（M.2）をはめる マザーボードにM.2のSSDを挿します。 今回は、2.5インチのSSDやHDDは使いません。
M2A_SOCKET（ピンク色の印）にSSDを挿します。 挿したら、80の位置（緑色の印）でネジ止めします。
上の写真は、M.2のSSDをマザーボードに差し込んだところです。

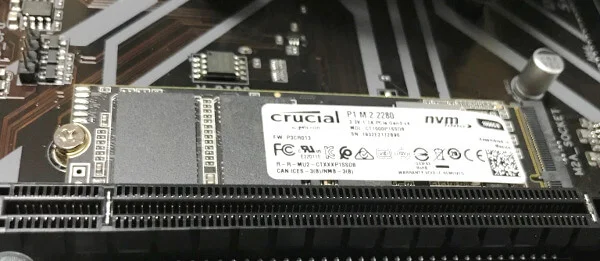

上の写真は、M.2のSSDをネジ止めしたところです。
④ PCケースに電源を設置 以前も紹介した舞黒透というパソコンケースです。

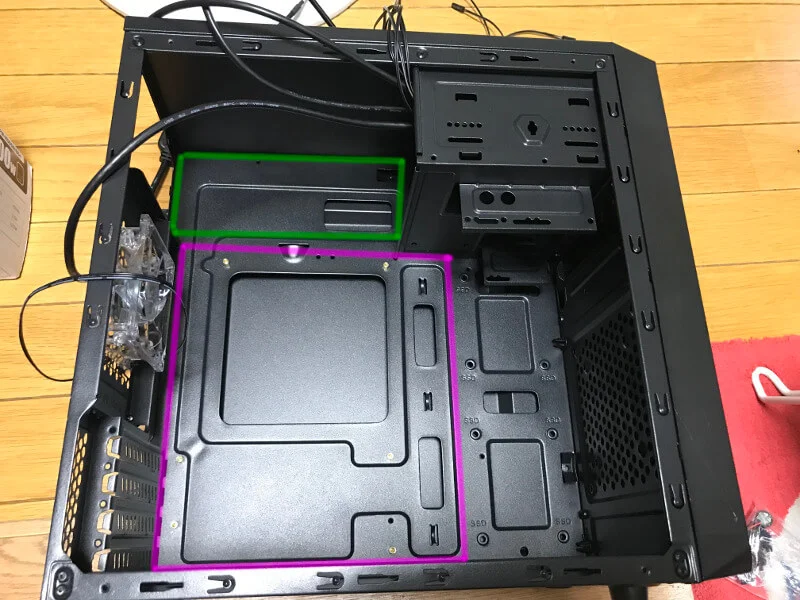

緑色の□の位置に電源を設置します。 （ピンク色の□はマザーボードを載せるところ）

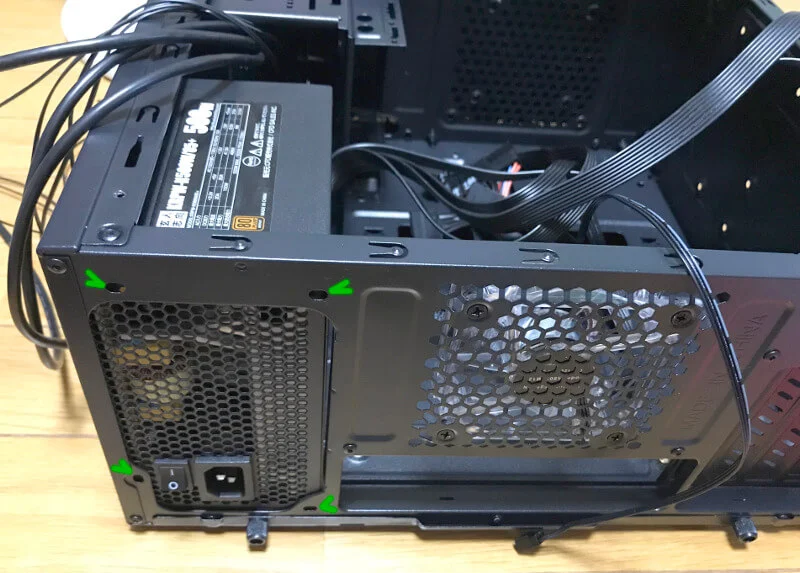

向きを合わせて電源を入れたら、4箇所（緑色の印）ネジ止めをします。

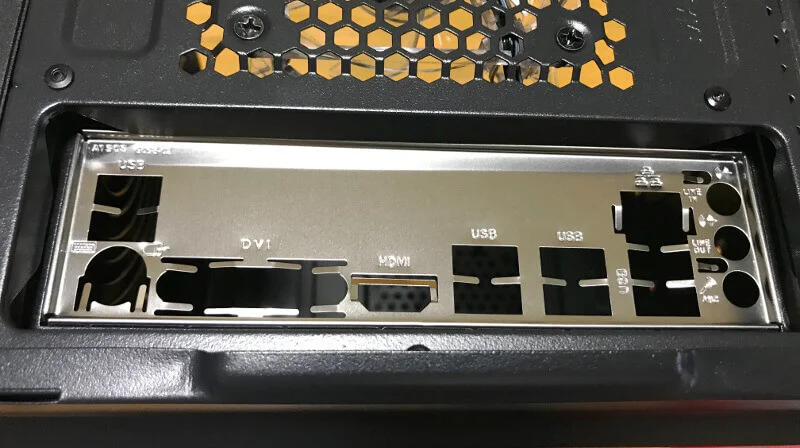

⑤ PCケースにバックパネルをはめる PCにケースのバックパネルをはめ込みます。
⑥ PCケースから使う部分の拡張スロットのフタを外す マザーボードを載せてからだと、フタが外しにくいので先に外しておきます。 今回は、グラボとLANカードを挿します。

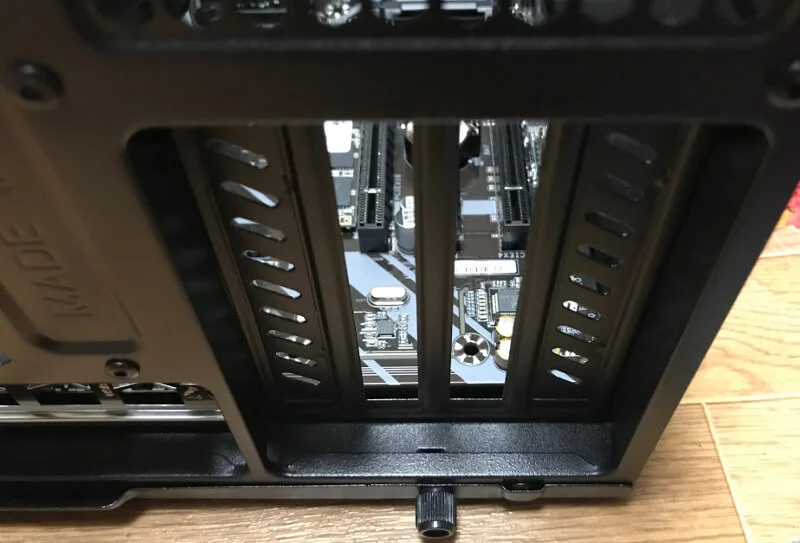

拡張スロットの位置を確認して、フタを外しました。
⑦ PCケースのM/Bを載せる PCケースの中にマザーボードを設置します。 電源設置の写真にピンク色の□で囲ったところへマザーボードを載せます。 バックパネルの穴に各種差込口を入れると、うまくはまります。
所定の位置にマザーボードを載せたら、マザーボードネジを6箇所締めます。
⑧ マザーボード上で各種ケーブルをつなげる マザーボードで各種ケーブルをつなげていきます。

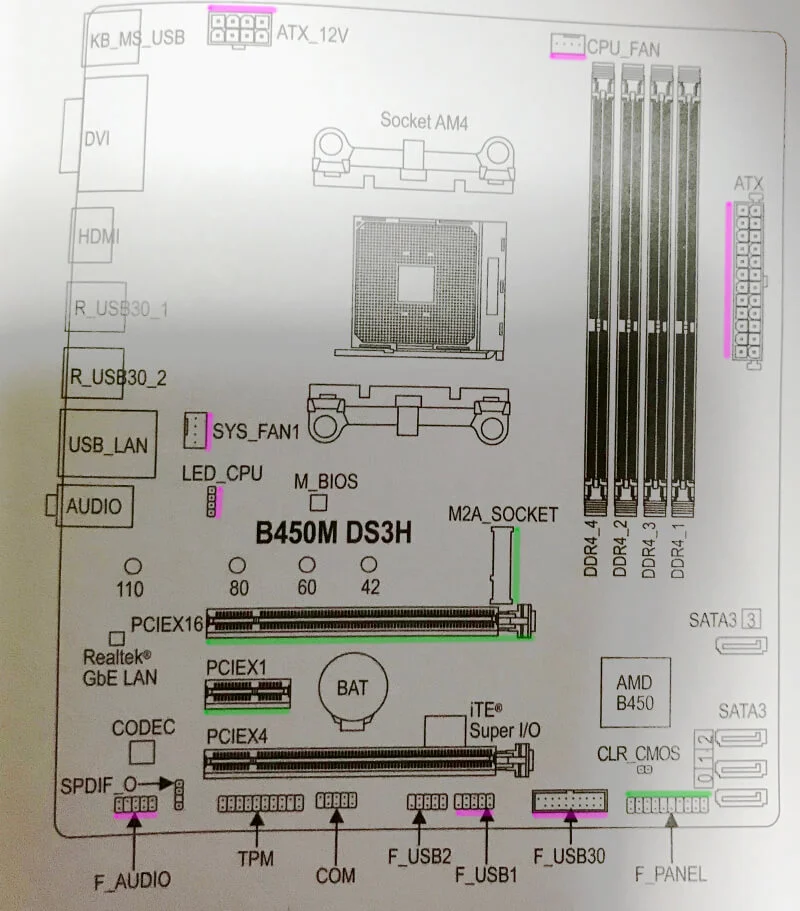

ピンク色の印を上から時計回りに ✔ 補助電源ケーブル ✔ CPUファンのケーブル ✔ 電源ケーブル ✔ USB3.0のケーブル ✔ USBケーブル ✔ オーディオケーブル ✔ CPUのLEDケーブル ✔ PCケースに付いてたファンのケーブル
ケーブルが余る場合は、ねじりっこなどで束ねて下さい。 ケーブル類はすっきりさせた方がケース内の風通しが良くなります。 ただし、ケーブルがファンの羽などに当たらないように気をつけてください。
グラボとLANカードも挿します。

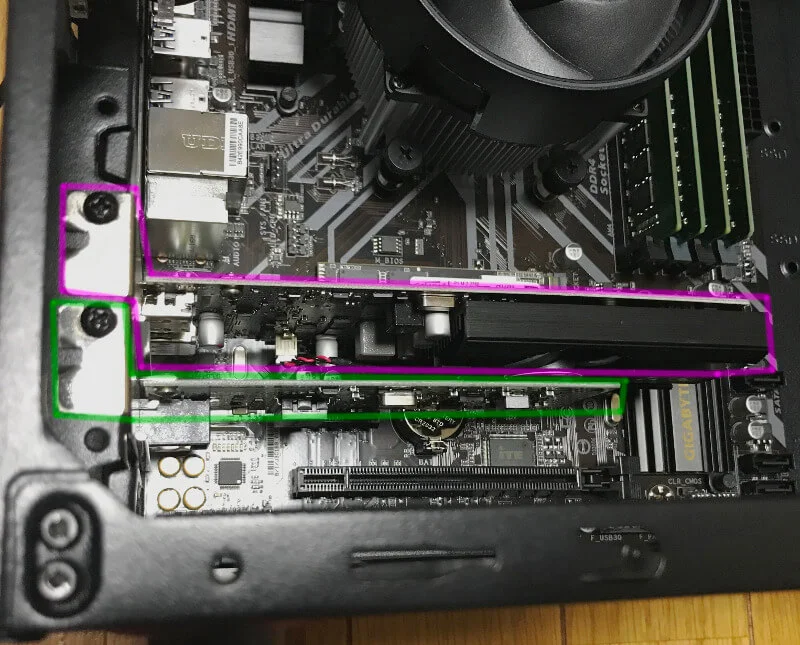

上の写真のピンク色の□がグラボ（ビデオカード）を挿すところです。 端っこにあるレバーを広げてから挿します。 このグラボに補助電源はありません。 緑色の□の位置にLANカードを挿します。 両方とも、差し込んだら、拡張スロットのフタをケースにネジ止めします。

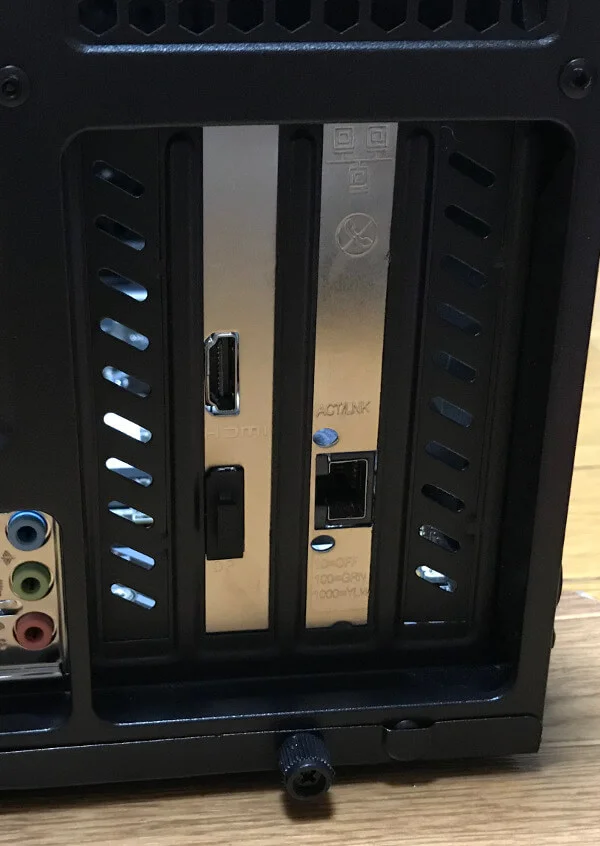

外から見ると拡張スロットの差込口が見えます。
それから挿し忘れていたCPUのLEDケーブルをつなげます。 CPUファンの『AMD』と書いてる真下に差込口があります。 窮屈ですが、ケースファンの外からスマホのカメラで覗きながらつなげました。

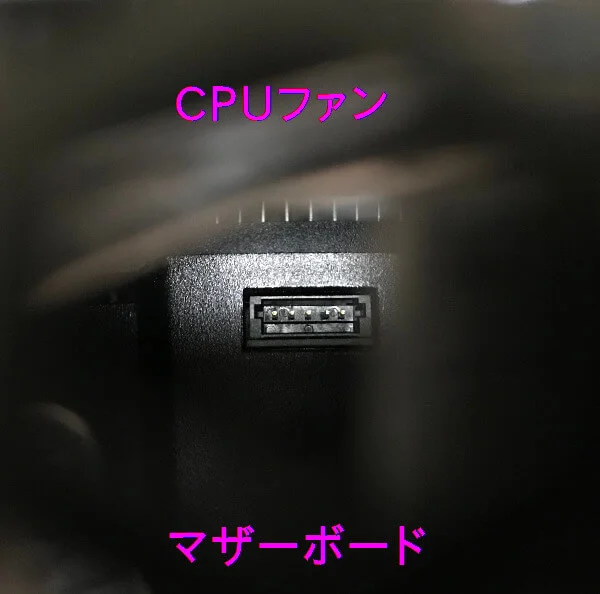

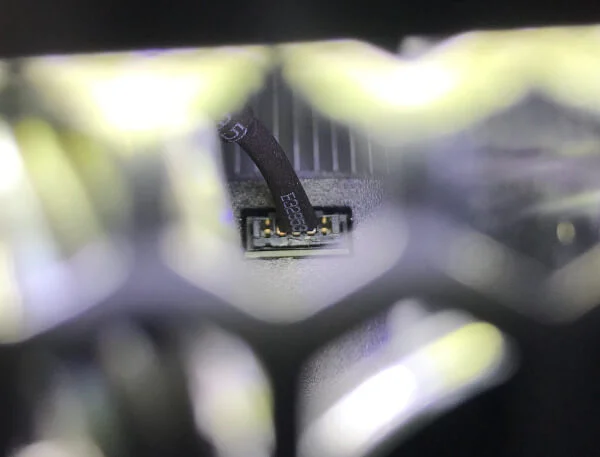

（左）CPUのLEDケーブル差込口 （右）CPUのLEDケーブルをつなげたところ
最後に、フロントパネルのケーブル類を挿します。 端っこに小さな文字で書いてるので、毎回苦労します。 スマホを押し込んで、何とかズーム写真を撮りました。

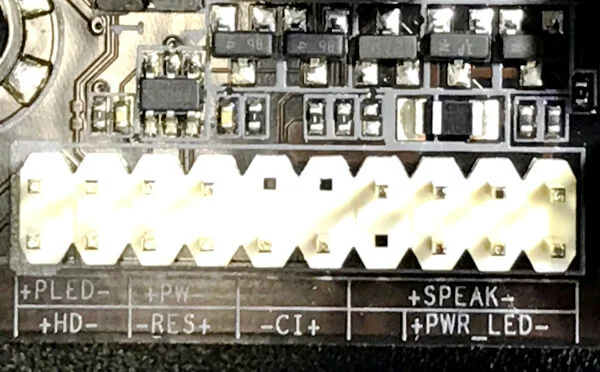

上の写真が、B450M-DS3Hのフロントパネルのケーブル差込口です。

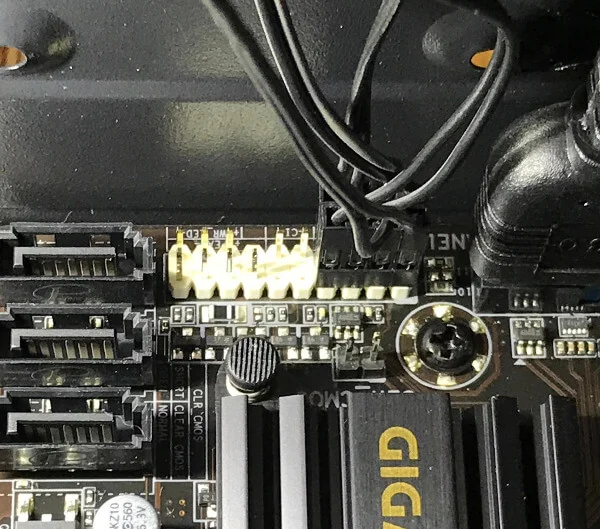

フロントパネルのケーブルをつなげました。 これで組み立て作業は完了です。

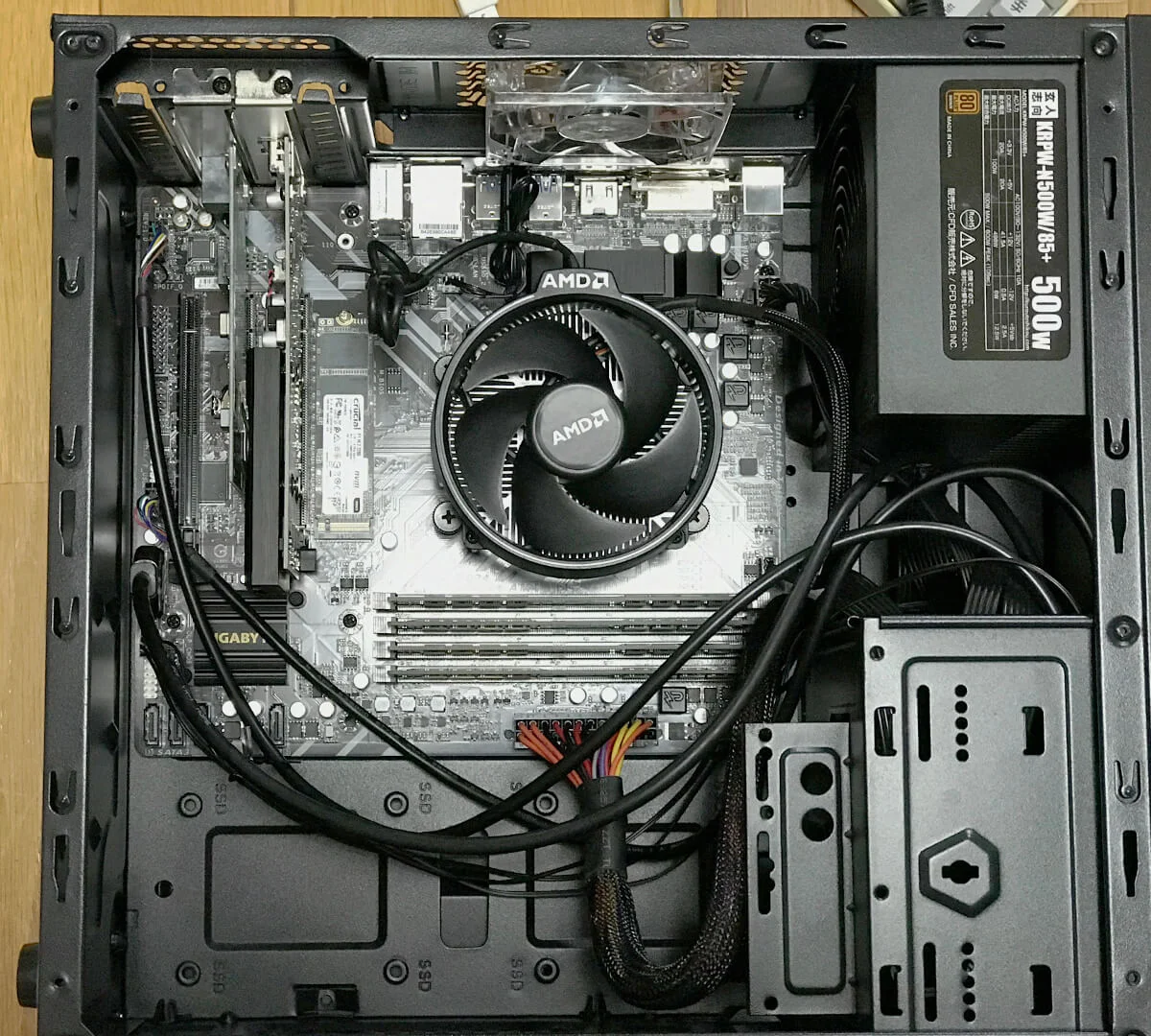

Ryzen7 1700をB450M-DS3Hに載せて、舞黒透に組み込んだ自作パソコンです。 HDDもなく、マザボに直載せのM.2 SSDだけなので超さっぱりしています。
自作パソコンが動くか確認する
自作パソコンは組み立て自体は、難しくないと思います。 組み立て後にちゃんと起動するか、モニターにつないで、電源を入れてみます。
今回は、異なるメーカーのメモリを2枚組ずつ挿してるのでそこが不安でした。 モニターが映らなくて、やはりメモリかなと1枚挿しにしたり、グラボを挿し直したりしました。

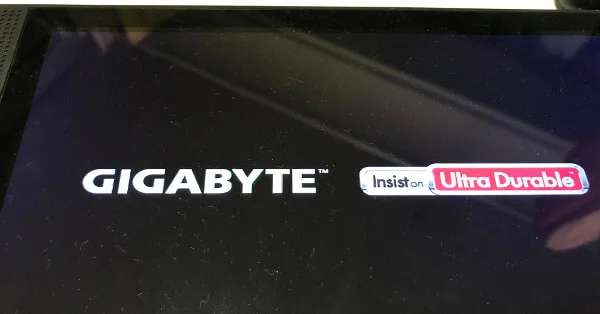

ただ、どうもLEDの光り方やファンの回り方などが正常っぽく、もしかして…とHDMIケーブルを別のに交換したら、すぐにインストール画面が表示されました。
つまり、自作パソコン自体は一発認識で起動していたということです。 （HDMIケーブルが合わなかっただけ）
HDMIケーブルはすごく難しいです。 どのPCがどのHDMIケーブルで表示するかつなげてみないと分かりません。
こっちのパソコンがダメでも、あっちのパソコンは表示するとかふつうにあります。 ひとつつなげただけでは不良品かどうか判断できません。
ノートパソコンの分解をしてるときも、HDMIケーブルの相性が難しくて、確認が大変でした。
HDMIケーブルは相性があるので、複数持ってないと困ることが多いです。 高いか安いか、有名メーカーかパチもんか、そういうのでは分からないのでつなげてみるしかないですね。
前回も今回も、Ryzenは一発で認識したので、私の中でRyzen株が急上昇です。 Ryzenパソコン、おススメです。
自作のデスクトップパソコン組み立てで使った道具
Ryzen7 1700のデスクトップパソコン組み立てに役立つのは以下の道具です。
デスクトップパソコンの組み立てでは、内部がごちゃごちゃしてる上にパーツが影になって暗くなります。 ケースの内部を照らすライトがないとしんどいです。
