NECの光学式マウス(M-U0025)を分解する

ふつうの光学式マウスを分解しました。
NECの「M-U0025-o」というマウスです。

※このページにある写真は、クリックで大きな画像を表示します(別窓)。

NECのマウス「M-U0025-o」を分解するには?

夫が中を見たいというので、古い光学式マウスを分解しました。
秋葉原のジャンクショップでわざわざ300円(+税)で買ってた中古のマウスです。
NECのM-U0025というマウスみたいです。
すごく汚いけど、一応動きました。

この手のものを分解する場合に考えられるのは、まずゴム足の下にネジがあるパターン
でも、見た目からして下にはネジがなさそうに見えます。

次に考えられるのが、パーツのすき間にヘラを押し込み、止め具役の爪を起こしていくやり方です。

ヘラですき間の爪を押し上げて分解する場合は、やりやすい場所があります。
たいていは、USBの差込口です。
が、今回のマウスにはヘラを押し込めそうな場所が見当たりません。

とりあえず、分解目的で買ってきたマウスなので壊しても問題なし! と思い、ヘラをがんがん押し込んで爪っぽいところを探しました。

しかし、上手く行きません。
ぐるっと一周探しましたが、それらしきものがないです。

いまいちこじ開けられそうな気配がないので、やはりゴム足をめくることにしました。
でも、ゴム足の下はただの溝だけでした。
他のゴム足も押したときの形状(?影?)が同じなので、ネジはないでしょう。

もののついでにシールを軽く押してみたところ、何と丸く凹みができました。
これはネジがありますね。

NECの光学式マウスM-U0025は底面のシール下にネジがあります!

シールを一部剥がしてみると…
これまた一筋縄では行かないネジが見えてきました。

▼NECの光学式マウスM-U0025のネジ位置
NECの光学式マウスM-U0025のネジ位置

セキュリティー トルクスのネジです。
(T10でした)
持っててよかった特殊ネジの盛り合わせ♪

うちのはiFixitの特殊ネジセットですが、同じのはもうAmazonにはないです。

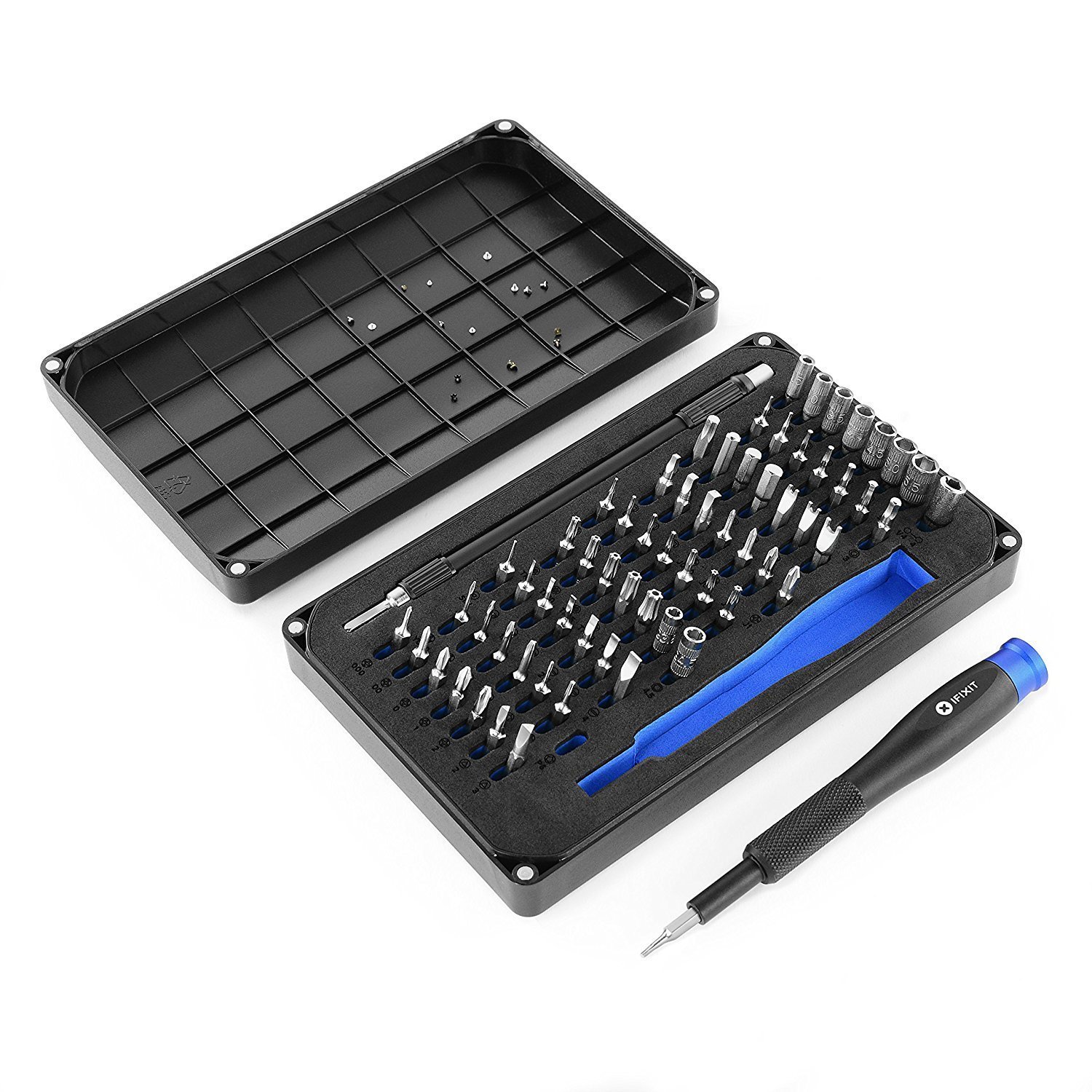

↓こんな感じのドライバーセットです。

特殊ネジ、精密ネジのドライバーセットはあると便利です。

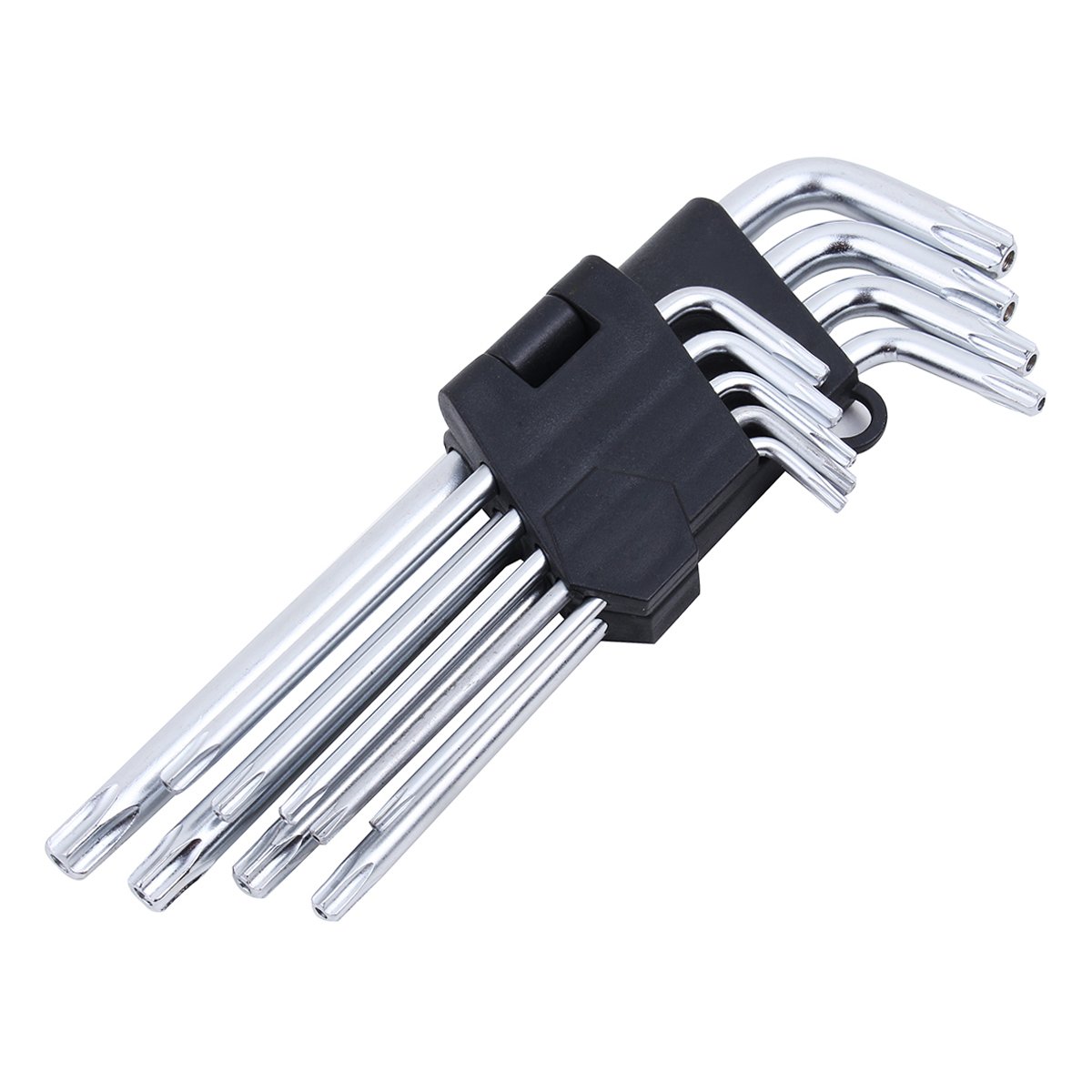

低価格とコンパクトさに釣られて、こんな↓感じのを買ったことがあります。

1箇所、2箇所なら支障なく使えるのでしょうが…
Surfaceを分解した時には繰り返し使うので、大変でした。
持ちにくいし、回しにくいし、手首がおかしくなります。

※上の写真は、参考に置いただけで、その商品自体は使っていません。
こういうL字型でひとまとめになってるタイプということです。

▼M-U0025マウスを開けたところ
M-U0025マウスを開けたところ

ふだんセキュリティトルクスネジとかまったく使わないのに、この日は偶然にも2回使いました。
一度目は、1Uサーバーの取っ手のところ。
二度目が、このNECの光学式マウスです。
そんなことってあるんですね〜


ノートパソコンの分解によく使う道具

ノートパソコンの分解・清掃などに役立つ道具類を紹介します。

《左上から時計回りに》
マイクロロングノーズプライヤー 先曲がりタイプ
ネジの土台が破損してる時など(ジャンクには非常によくある)ペンチが活躍します。
精密ピンセット TS-15
細かいところをいじるのに、絶対必需品です。C国製など安さで買い物をするとグニャっとなるので、結局買い直しになります。
基板コネクター抜き(青いピンセットみたいの)
ドライブ開閉コネクター、スピーカーケーブル、ファンのコネクターなど小さめのコネクタ類で重宝します、開閉ストッパーがないタイプとかもこれがあれば便利。
細かいところをいじるのに、絶対必需品です。C国製など安さで買い物をするとグニャっとなるので、結局買い直しになります。
ナットドライバー(設置)
ナットドライバーの付け替えできるセット。写真は右下のグリップとセットで友人からもらったもの。レッツノートだとVGAケーブルを外したりするのに使います。
VESSELのGグリップドライバー(+00)
+00のドライバーはノートパソコンを分解するのに必須です。私は細い方が好きですが、夫がこのGグリップが使いやすいそうです。ネジがなめそうな時などはこのドライバーを渡して代わりに回してもらいます。
VESSELのボールグリップドライバー(+1)
底面のゴム足のとこやモニターのヒンジなど大きいネジに。力のいるねじ回しは大きめの方が接着面積が広くなって開けやすくなります。
スパッジャー修理ツールキット(3点セット)
3点セットですが、この両側タイプのヘラは使いやすいです。
VESSELのドライバー(+00)
ノートPCでは必須の(+00)のプラスドライバー、Vesselは使いやすくておススメです。予備入れて同じの3本持ってます。ドライバーはセットでなく、1本ずつ買った方がいいですね。
長めのヘラ
シール剥がしやキーボードを剥がす時などヘラは必需品です。このヘラが一番のお気に入りですが、いかんせんプラスチックなのですぐに先端がボロボロになります。消耗品です。
IFIXITのセット
短めの黒い両側タイプのヘラですが、これはすぐダメになります。青い三角形のヘラはレッツノートのモニター枠など外すのに必須です。左下の磁石はなかなか出てこないネジを取り出せます。写真にはないですが、iOpenerという温め用の器具は必須です。
IFIXITのセット(ドライバーセット付き)
iOpenerの入ってるiFixitのセットにも先を付け替えるドライバーが付いてますが、T4以下のサイズがありません。T4以下がセットになってるのを買い直しました。(買い直し前に、必要に迫られてとりあえず買ったのが写真のトルクスねじ用レンチですが、これで分解作業はしんどい)
《その他、写真無し》
マグネットシート(水道屋のでもOK)
ネジを分かりやすい配置で置いておけます、磁石シートだと場所がズレにくいし、空の名刺入れに入れて使うとなお便利。
ナットドラーバー
VGAケーブルのネジを外すのに使います。RシリーズについてるEXTケーブルのネジでも使います。
IFIXITのセットに入ってる三角のヘラ
モニターの枠を外す時は、これくらいのサイズのヘラが使いやすいです。ホットボンドで接着してる場合などはこのタイプを何枚も使います。
アロンアルファ(コニシ)
パーツの割れや破損の修理に。
ルーター
ドリルだと直ぐに刃が折れるので、今はルーター派です。電池式でも充分使えます。
ネジ入れに使う箱
同種のネジなどを分けて取っておきます。一台で完結しない時(ニコイチやサンコイチ)になるとネジケースは必須です。秋葉原の廣瀬無線だとレジ裏の入口外にネジ入れに最適なケースが大小各種揃ってます。
赤ちゃん用の細い綿棒
ジャンクPCは大体汚れているので、清掃に(爪楊枝と)綿棒は必須です。綿棒だと埃や軽い汚れも同時に取れるので便利です。ただしノートパソコンの中は細かいので、ふつうの綿棒でなく、赤ちゃん用の細い方が役立ちます。
エアダスターオーバーホールクリーナーも必需品です。
